Akademie der Wissenschaften

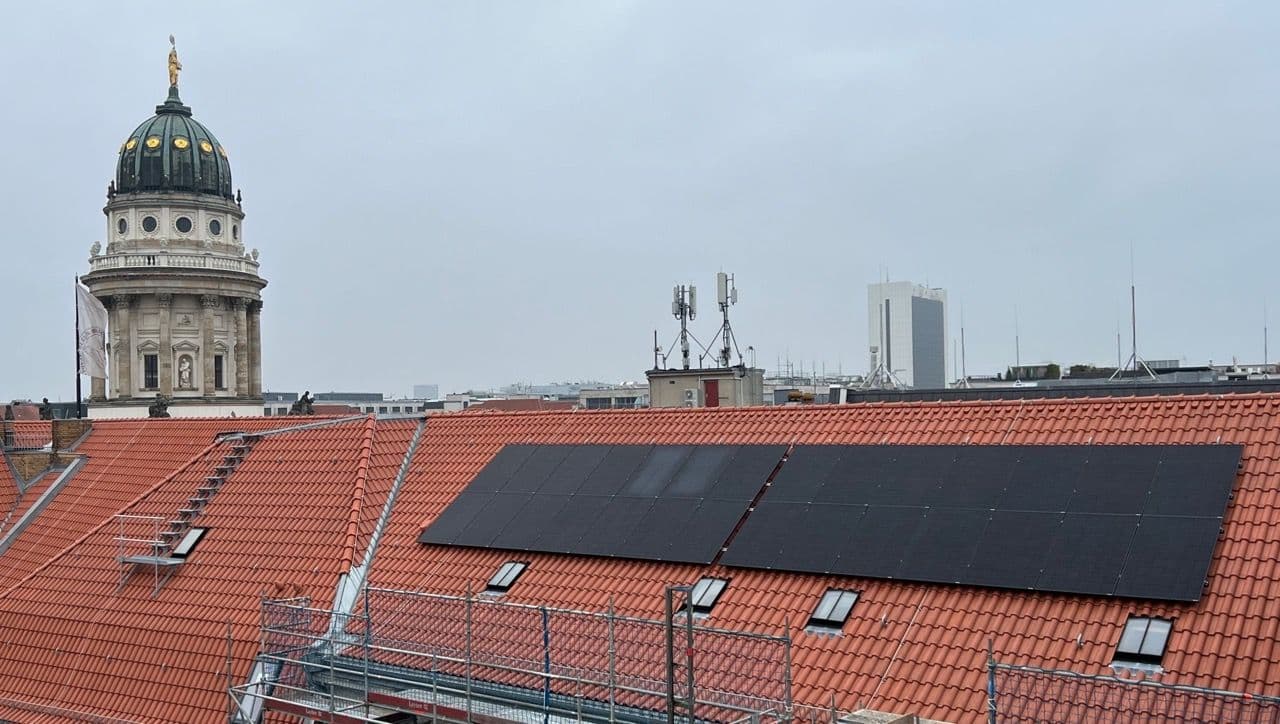

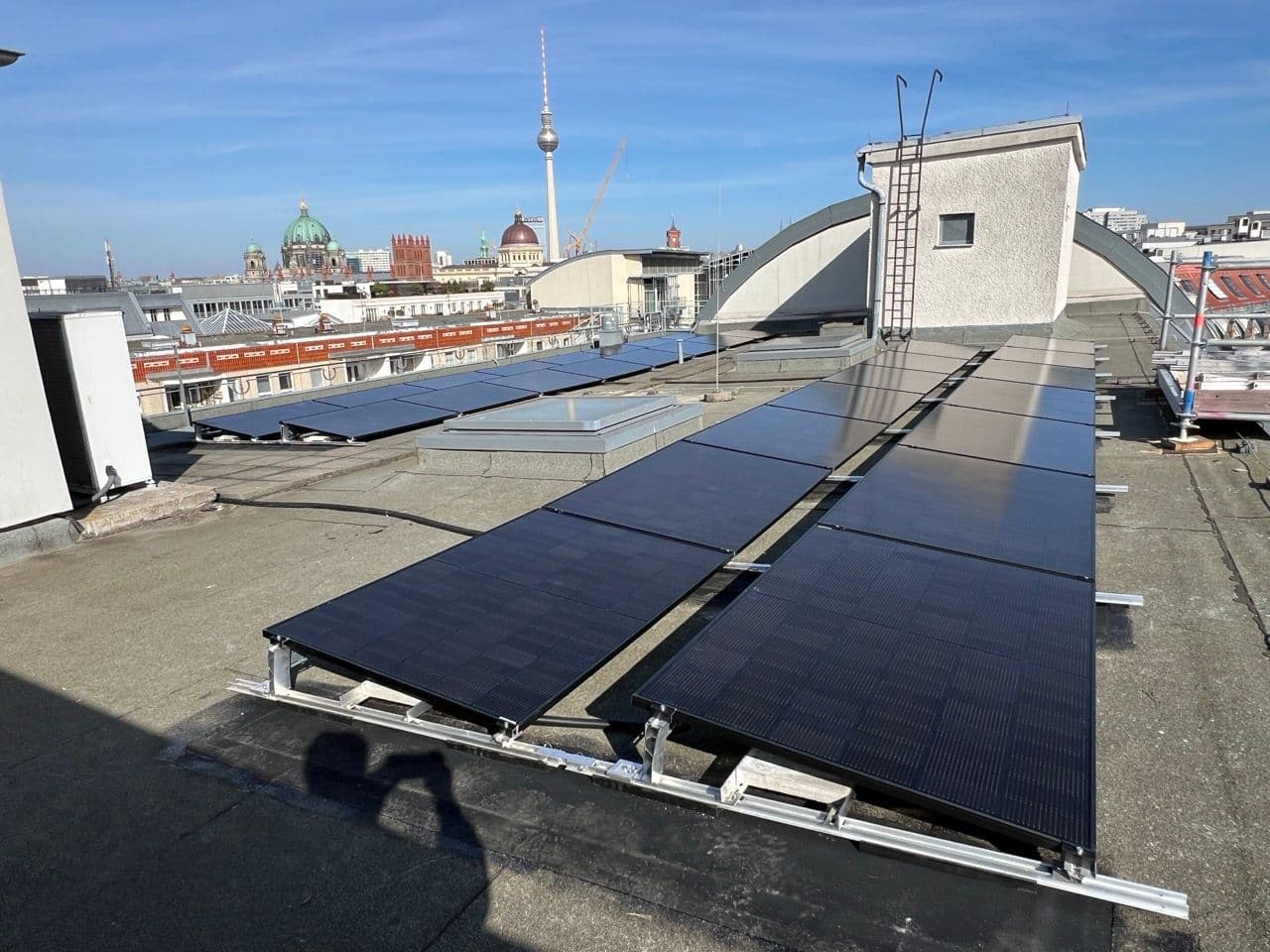

Die Photovoltaikanlage wurde auf einem denkmalgeschützten Gebäude im Zentrum Berlins installiert. Dabei kamen Full-Black-Module zum Einsatz, die auf zwei Gebäudeteilen montiert wurden: einem Flachdach und einem Schrägdach. Die Wechselrichter wurden ebenfalls auf dem Dach platziert.

Akademie der Wissenschaften

Anforderung
Ein denkmalgeschütztes Gebäude im Berliner Innenstadtbereich soll mit einer Photovoltaikanlage ausgestattet werden. Geplant ist die Installation von 30 Photovoltaik-Modulen auf einem Flachdach und 28 Photovoltaik-Modulen auf einem Schrägdach. Die Wechselrichter werden auf dem Dach montiert, während die Kabelführung vom Hausanschlussraum über den vorhandenen Steigschacht erfolgt.
Technische Umsetzung
Die Umsetzung erfolgt gemäß den Vorgaben der Denkmalschutzbehörde unter Verwendung von Photovoltaik-Modulen im Full-Black-Design. Für die Wechselrichter wurde auf dem Dachboden eine separate Unterverteilung installiert, die bereits auf eine zukünftige Erweiterung der Photovoltaikanlage ausgelegt ist. Die Wechselrichter selbst wurden auf einer speziellen Shelter-Konstruktion für Flachdächer neben der Lüftungsanlage platziert, um ihre Sichtbarkeit zu minimieren und eine unauffällige Integration in die Gebäudearchitektur zu gewährleisten.
Fakten
Leistung: 24,6 kWp (58 PV-Module je 425 Wp) PV Module: JinkoSolar JKM425N-54HL4R-B, black Wechselrichter: 2x SMA Sunny Tripower X 12
